Jan 112016


Inzwischen ist die Verdrahtung der letzten Verbindungsplatinen abgeschlossen.

Die Abdeckplatten für Modul 3 sind angebracht

Ebenso bei Modul 1 und 4

Danach die Gewindebüchsen zum Anschrauben der Vollauszüge anbringen

und die Module 1 und 4 mit den Vollauszügen verschraubt.
Die Platten mussten nun noch über die Zentrierstifte ausgerichtet werden, was eine recht divisile Aufgabe ist.
Nun ist die Basis meines neuen Esszimmertisches fertig.

Weiter geht es mit Modul 3, welches nun an den vorhandenen Zentrierungen ausgerichtet wird.

Von unten bildet der Tisch auch eine geschlossene Fläche.

Der Rahmen an der Verbindungsstelle

und die Ecken sehen auch prima aus.

Jetzt wird noch das Hauptmodul in dem noch die Steuerelektronik fehlt, eingesetzt und ausgerichtet.
Nun sieht man den Slot Table zum ersten mal in voller Größe, inklusive Slotbeleuchtung im hellen

und im dunklen Zimmer.

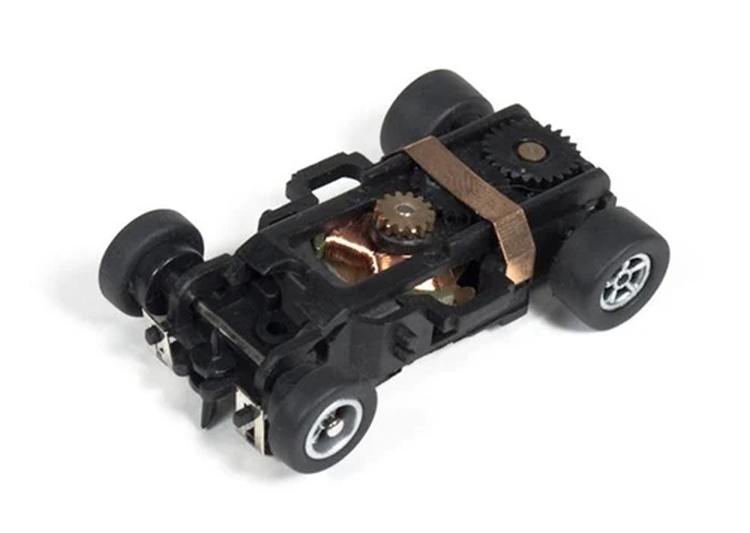

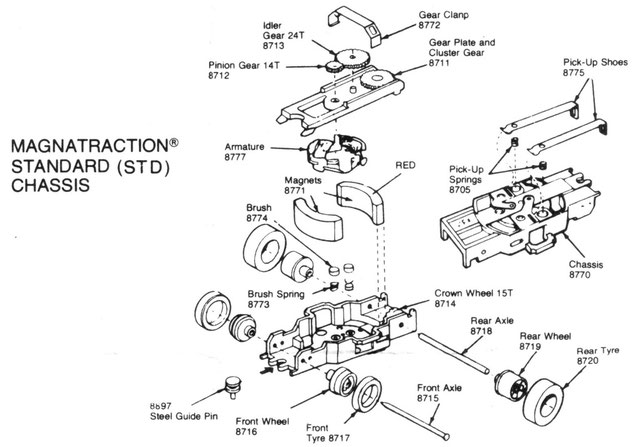

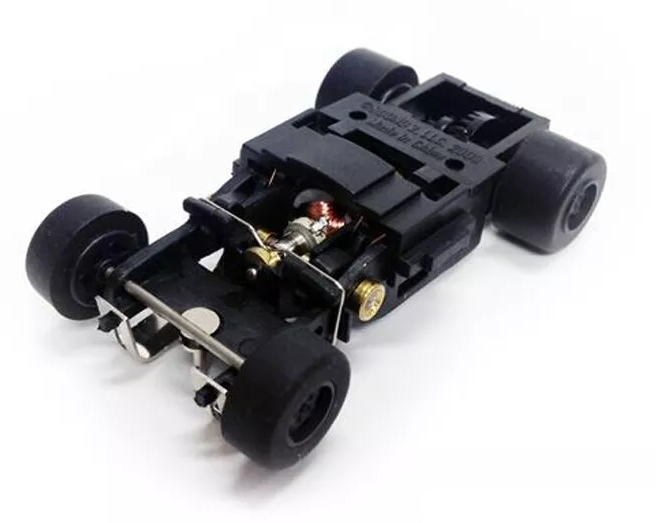

Natürlich konnte ich nicht wiederstehen, und musste gleich mal ein paar Runden drehen.
Die drei Slots lassen sich alle drei super faheren, wobei jeder Slot seine eigenen Besonderheiten hat.
Wie sich diese im Zeitlichen Vergleich verhalten, kann ich leider erst testen, wenn die Steuerelektronik fertig ist.

Nov 182015


Nachdem ich mir vor einiger Zeit eine Profi-Lackierpistole gegönnt habe weil ich das Lackieren mit Pistole mal selbst ausprobieren wollte, habe ich das nun auch in die Tat umgesetzt.

Zunächst die Abdeckplatten abschleifen.
Danach die Garage mit Folie abgehängt, die Platten mit Pressluft abblasen, und mit dem Honigtuch reinigen.

Dann den Lack gemischt, die Maske aufgesetzt, und 3 Schichten Klarlack aufgesprüht.

Das Lackieren ohne Absaugung in der Garage ist eine rießen Sauerei, aber das Ergebnis gefällt mir sehr gut.

Nov 032015


Inzwischen sind die LED’s aller vier Platten für die segmentweise RGB-Slotbeleuchtung verdrahtet.
Die Buchsen der Lichtmasten und die Teilstreckensensoren sind auch verdrahtet.
Folgend habe ich die transparenten Träger für das Fangnetz die ich vor einiger Zeit gelasert habe, fertiggestellt.

Hierzu habe ich die Ober- und Unterteile mit einem speziellen UV härtenden Acrylkleber verbunden.

Zwischendurch habe ich 3 verschiedene Platinen in mehrfacher Ausführung für die Verkabelung der Platten gelayoutet und bestellt.

Dazu noch eine Platine in doppelter Ausführung gefräst.

Und alle mit den Reihenklemmen bestückt.

Dazu habe ich noch 40 Distanzscheiben aus Kunststoff angefertigt.

Die Platinen werden auf die Platten geschraubt, und verdrahtet, sobald die Abdeckplatten alle fertig sind.
Nachdem ich sowieso am Platine fräsen war, habe ich noch ein paar zusätzliche Platinen gefräst, die für die Tests der entgültigen Steuerungselektronik benötigt werden.

Zum einen eine Testplatine für den „Quad-Channel Digital Isolator“ und den SPI-DAC „Digital Analog Converter“

Zum zweiten die erste Testplatine der Netzteile für die Bahnversorgung.

Zum dritten eine Platine, die später in einem anderen Post zu sehen ist.

Momentan geht es mit den Abdeckplatten voran. Die Platten sind alle zugeschnitten und gebohrt. Die Verstärkungen sind auch zugeschnitten und ausgespart.
Heute habe ich nun die ersten Abdeckplatten verleimt.

Morgen kommen dann die nächsten Abdeckplatten dran.

Sep 032015


Von Dosenhuhn

Hallo zusammen,

Kollege hatte gestern Geburtstag und zu diesem Anlass sollte es bei Ihm das erste Mal Picanha übern Ring geben. Also sind wir am Dienstag zum Ludwig nach Schlüchtern gegurkt und haben dort ein tolles Stück abgegriffen.

Gestern wurden dann die Stücke geschnitten und mit grobem Salz versehen

Dann wurde es Zeit für ordentliche Glut zu sorgen 🙂

Dann Anspießen…

… und ab übern Ring…

Schon nach kurzer Zeit hieß es Essen fassen

Das Fleisch war dabei wunderbar Zart und ein geschmackliches Erlebnis…

Und nochmal etwas näher 😉

Nachdem wir alle Kugelrund waren hieß es am Ring den Abend ausklingen zu lassen…
Picanha wird auf jeden Fall wiederholt und ist auch nun schon für Silvester geplant… aber dann mit voll besetztem Spieß

Viele Grüße
